外墻涂裝的好壞直接能影響涂料工程質(zhì)量。外墻涂裝不僅關(guān)乎墻面的整體美觀，更有著隔熱防水的重要作用。在日常生活中，外墻涂裝經(jīng)常會(huì)出現(xiàn)一些比如脫粉、起泡、開(kāi)裂等問(wèn)題，這些問(wèn)題是怎么產(chǎn)生的？應(yīng)該怎么解決呢？
開(kāi) 裂
結(jié)構(gòu)開(kāi)裂
現(xiàn)象 | 成因 | 解決 |
結(jié)構(gòu)裂紋 | 地基的沉降、變動(dòng) | 1．填補(bǔ)裂紋 2．鋪補(bǔ)強(qiáng)纖維網(wǎng) 3．選用厚層彈性體系 |
振動(dòng)和接縫裂紋
| 1. 墻與墻之間的接口變動(dòng) 2. 墻與梁、窗之間的變動(dòng) | 1．填補(bǔ)裂紋 2．鋪補(bǔ)強(qiáng)纖維網(wǎng) 3．厚質(zhì)涂裝體系 |
保溫層裂紋 | 保溫層伸縮系數(shù)大于抹面砂漿層，使砂漿層開(kāi)裂，一般淋水檢查比較容易發(fā)現(xiàn) | 1．厚質(zhì)體系 2．彈性體系 |
毛細(xì)裂紋 | 膩?zhàn)樱ɑ覍印⑺嗌盎业氖湛s引起 | 直接涂彈性體系 |
成形開(kāi)裂 | 1．一次施工太厚 2．大風(fēng) 3．涂料問(wèn)題 | 1．控制施工厚度 2．大風(fēng)時(shí)不施工 3．換抗開(kāi)裂性好些的涂料 |
小龜裂 | 1．底漆或底層未干 2．底層的彈性高于面漆 3．漆鋼性太強(qiáng) | 1．讓底漆或底層干透后施工 2．換彈性不小于底層的面漆 3．換軟一些的漆 |
常見(jiàn)的毛發(fā)型開(kāi)裂
泛 堿
泛堿的原因
內(nèi)因：墻身堿含量較高，PH>10
外因：充足的水分是泛堿的必要條件（含水率高于16%）
水是堿的運(yùn)輸工具和動(dòng)力
水的來(lái)源：① 墻身本身水未揮發(fā)；② 供排水系統(tǒng)漏水；③ 陽(yáng)臺(tái)、門窗、屋頂?shù)嚷┧虎?漆膜吸水；⑤ 墻身開(kāi)裂后通過(guò)裂紋吸水。
泛堿的解決方法：
①解決內(nèi)因；足夠的時(shí)間和水沖洗，堿被水帶走。內(nèi)因得到解決， 即使水分再多也不會(huì)泛堿。
②解決外因：涂裝前確保含水率低于10%。供排水確保不漏水；雨盆板、門窗、屋面、墻壓頂確保不積水、漏水 。

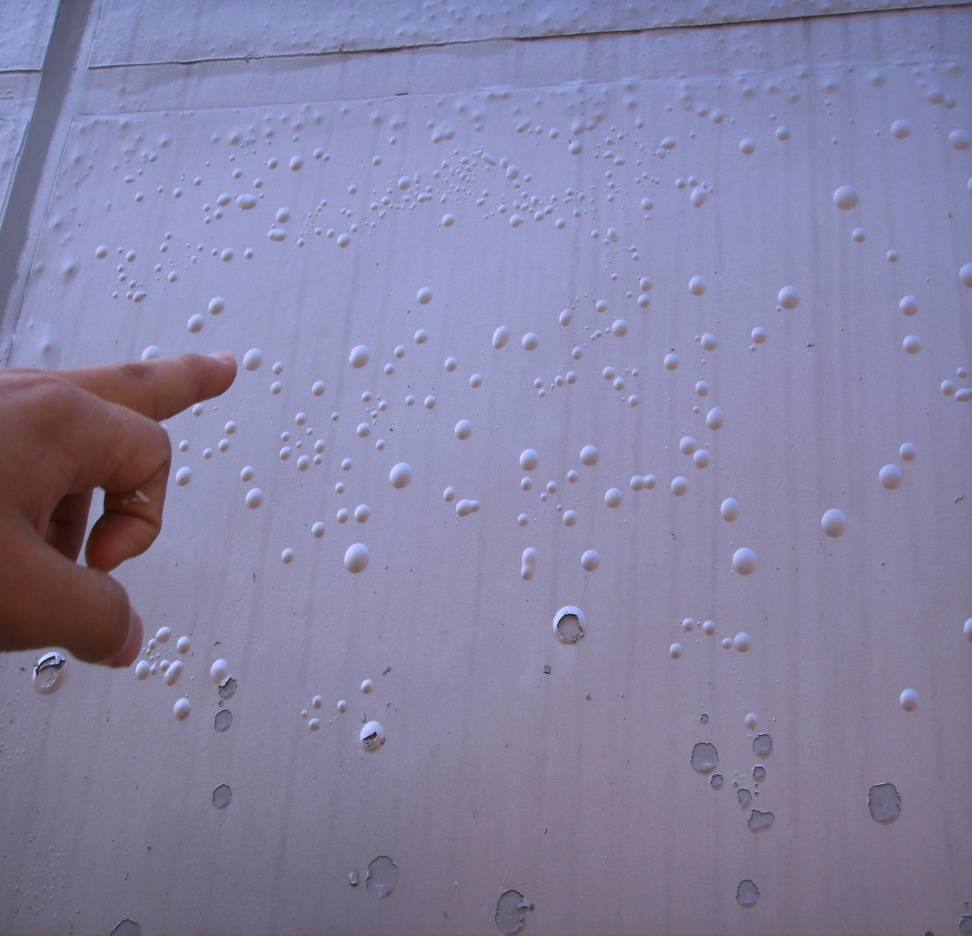

起 泡
原因：
1、主漆沒(méi)加固化劑，未正常交聯(lián)成膜；
2、施工環(huán)境溫度過(guò)高
3、漆膜封閉性好，附近窗臺(tái)、雨盆板、樓面等 有水滲入墻體內(nèi)，氣溫高時(shí)蒸發(fā)不出，聚集后頂起涂層；
4、底材過(guò)于酥松、孔洞過(guò)多。
解決辦法：
1、按產(chǎn)品配比配料；
2、避免溫度過(guò)高；
3、查找水源源頭，做好引水或防水處理后，鏟除起泡飾面至基底，養(yǎng)護(hù)至干燥重新涂裝。
4、使用強(qiáng)度好的專業(yè)膩?zhàn)印?/span>
色 差
原因：
1、不同批次的漆用在同一表面；
2、局部底材酥松或有漏涂底漆現(xiàn)象（特別是光澤高的漆），使涂層的光澤不一致導(dǎo)致顏色不均；
3、噴涂不均勻或有漏涂。
解決辦法：
1、不同批次的漆在不同的軸面分開(kāi)涂裝；
2、施工面膩?zhàn)訒r(shí)注意壓實(shí)，底漆輥涂均勻；
3、培訓(xùn)熟練噴涂工后才能上崗作業(yè)。
粉 化
粉化根源：乳液（樹(shù)脂）不足以粘結(jié)涂料中的顏、填料。
粉化現(xiàn)象的一些原因和解決方法：
①漆膜酥松未成膜
成因：膩?zhàn)訉痈稍锒宜炙桑瑫r(shí)沒(méi)做底漆，涂層中大量成膜物質(zhì)滲透到膩?zhàn)訉?/span>
解決方法：選用材質(zhì)好的膩?zhàn)臃酆妥龅灼?/span>
②內(nèi)、外墻均存在，多發(fā)生在施工后幾天
成因：加水太多造成乳液流失如滲入底材等。
解決方法：降低加水比例
③一般發(fā)生在冬天，施工后2、3天內(nèi)
成因：氣溫低、干燥慢
解決方法：延長(zhǎng)保養(yǎng)時(shí)間,盡量避免低溫施工
④一般發(fā)生在梅雨季節(jié)、及潮濕的地下室等
成因：濕度高、漆難以完全干燥成膜
解決方法：避免濕度高時(shí)施工，增加空氣流通
冀公網(wǎng)安備 13030202000197號(hào)
